Продукция по
серии 3.407-123

Классификация по каталогу:

  • Железобетонные конструкции фундаментов для металлических опор ЛЭП
    • Сваи для металлических опор ЛЭП

  • С25-5
  • Свая железобетонная

С25-5 Свая железобетонная Серия 3.407-123 выпуск 4
  • С25-5
  • Свая железобетонная
  • Серия 3.407-123 выпуск 4

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

  • Длина:
    5000 мм
  • Ширина:
    250 мм
  • Высота:
    250 мм
  • Масса:
    750 кг
  • Объем:
    0.3 м3

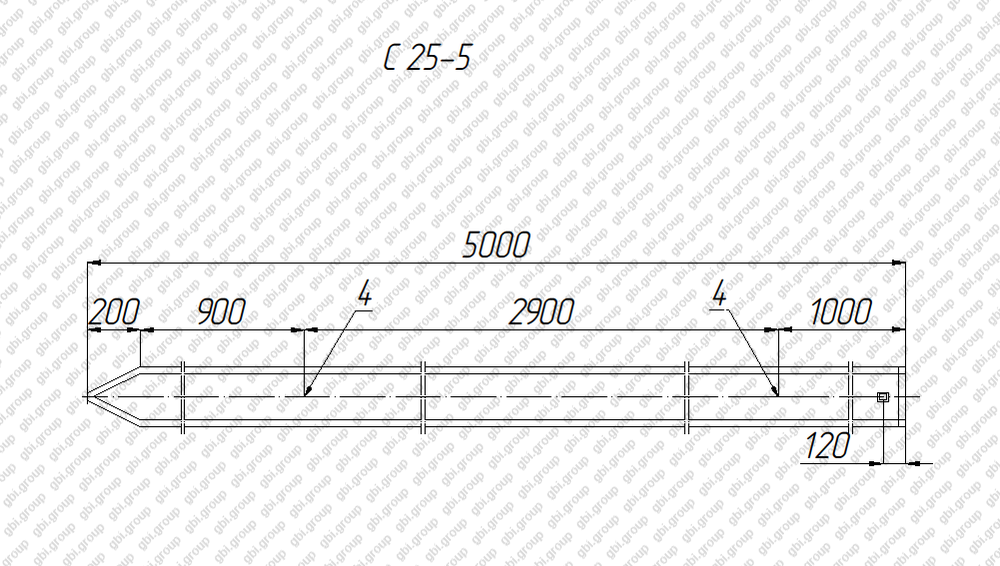

Свая фундамента С25-5 входит в раздел "сваи под металлические опоры ВЛ 35-500 кВ для особых грунтовых условий" и разработана по серии 3.407-123 выпуск 4 (анкерующие и опорные фундаменты). Свая представляет собой клин сечением 25х25 см и длиной 5 м. Клинья являются состовляющей фундамента АФ1 и забиваются в грунт под углом 30, к вертикали.

Марка бетона, используемая для производства элемента - В300. В качестве арматуры используется горячекатаная сталь периодического профиля, для сварных конструкций.

При изготовлении данных изделий необходимо руководствоваться техническими указаниями, а также техникой безопасности.

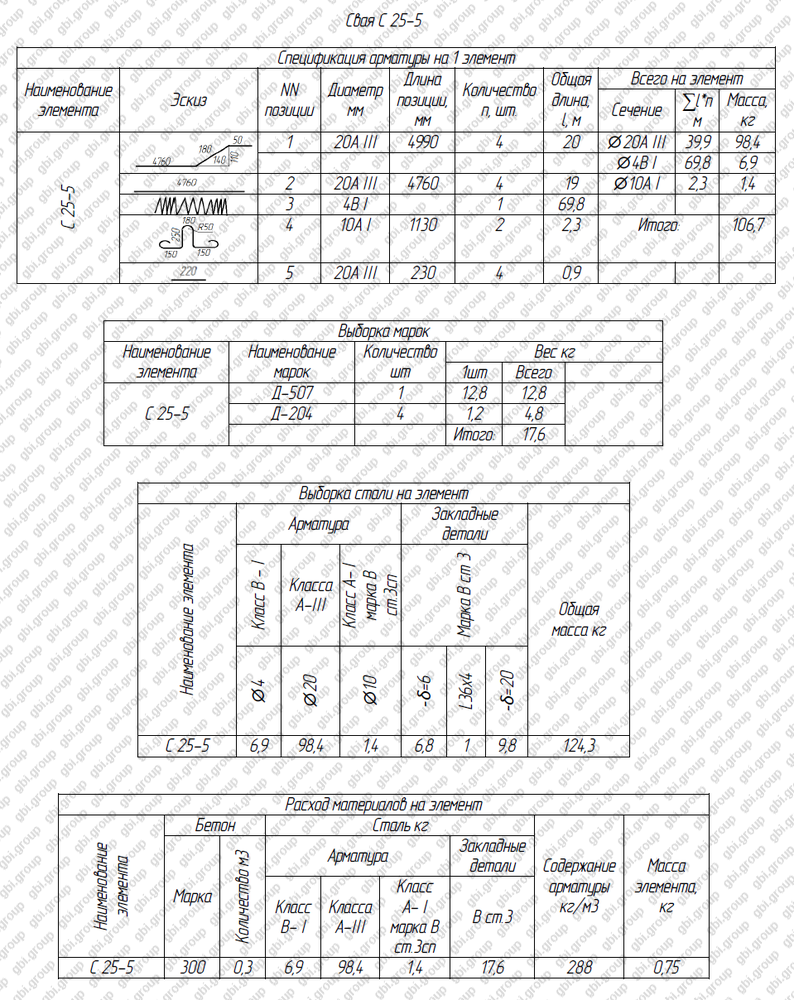

Ведомость расхода материалов

Свая С 25-5

Спецификация арматуры на 1 элемент
Наименование элемента Эскиз NN позиции Диаметр мм Длина позиции, мм Количество n, шт. Общая длина, l, м Всего на элемент
Сечение ∑l*n м Масса, кг
С 25-5 1 20А III 4990 4 20 Ø20А III 39,9 98,4
Ø4B I 69,8 6,9
2 20А III 4760 4 19 Ø10А I 2,3 1,4
3 4B I 1 69,8
4 10А I 1130 2 2,3 Итого: 106,7
5 20А III 230 4 0,9
Выборка марок
Наименование элемента Наименование марок Количество шт Вес кг
1шт Всего
С 25-5 Д-507 1 12,8 12,8
Д-204 4 1,2 4,8
Итого: 17,6
Выборка стали на элемент
Наименование элемента Арматура Закладные детали Общая масса кг
Класс В - I Класса А-III Класс А- I марка В ст.3сп Марка В ст 3
Ø4 Ø20 Ø10 -δ=6 L36x4 -δ=20
С 25-5 6,9 98,4 1,4 6,8 1 9,8 124,3
Расход материалов на элемент
Наименование элемента Бетон Сталь кг Содержание арматуры кг/м3 Масса элемента, кг
Марка Количество м3 Арматура Закладные детали
Класс В- I Класса А-III Класс А- I марка В ст.3сп В ст.3
С 25-5 300 0,3 6,9 98,4 1,4 17,6 288 0,75

Завод ЖБИ ГРУПП изготавливает свая железобетонная с маркировкой С25-5, и предлагает купить ЖБИ по цене 5916 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа С25-5 осуществляется по проектной документации «Сваи под металлические опоры ВЛ 35-500 кВ для особых грунтовых условий» в соответствии с Серия 3.407-123 выпуск 4.

Благодаря четко налаженной логистике, железобетонные изделия будут доставлены точно в срок на строительный объект заказчика. Доставка осуществляется по железной дороге, автотранспортом ЖБИ ГРУПП или морским путем.
