Продукция по
серии 3.407-123

Классификация по каталогу:

  • Железобетонные конструкции фундаментов для металлических опор ЛЭП
    • Сваи для металлических опор ЛЭП

  • А50-Н-3-4т
  • Свая железобетонная

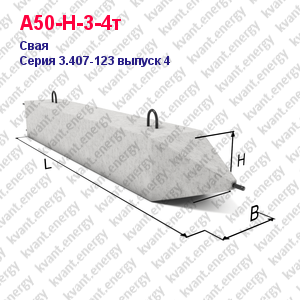

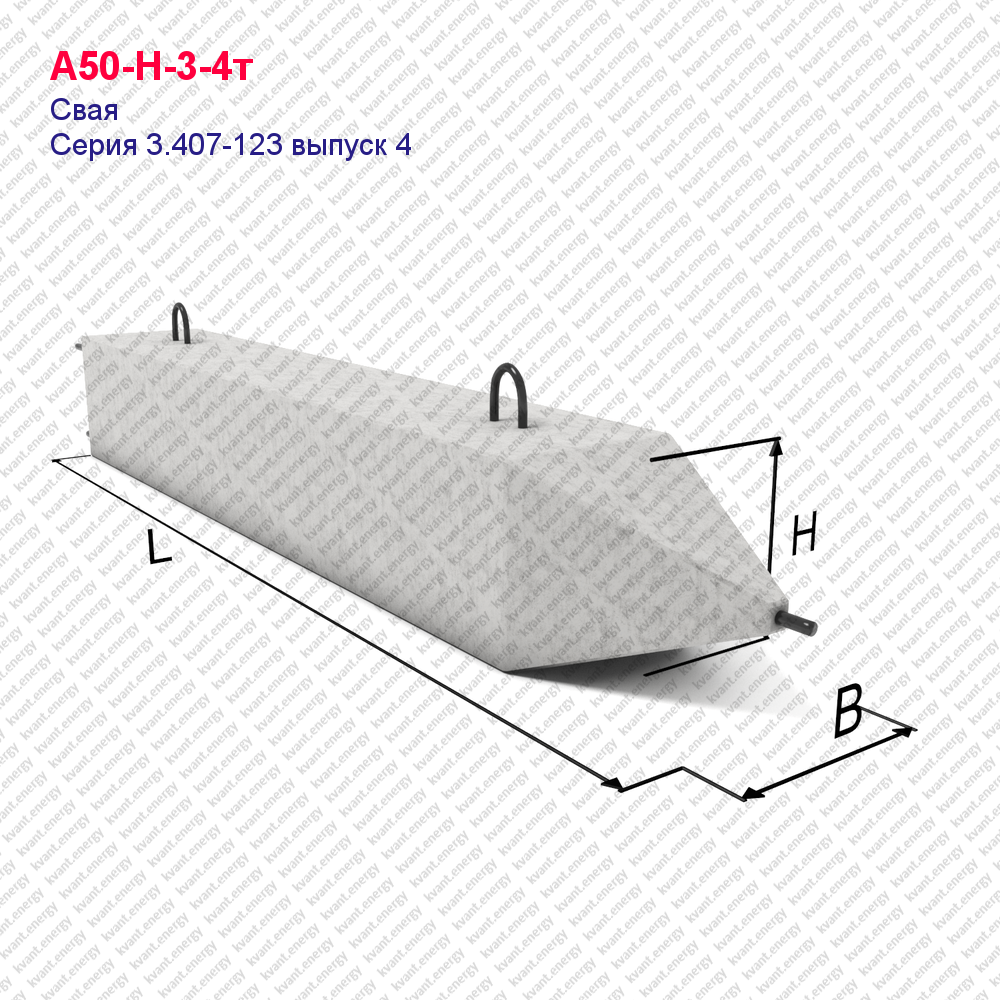

А50-Н-3-4т Свая железобетонная Серия 3.407-123 выпуск 4
  • А50-Н-3-4т
  • Свая железобетонная
  • Серия 3.407-123 выпуск 4

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

  • Длина:
    3500 мм
  • Ширина:
    500 мм
  • Высота:
    500 мм
  • Масса:
    1980 кг
  • Объем:
    0.79 м3

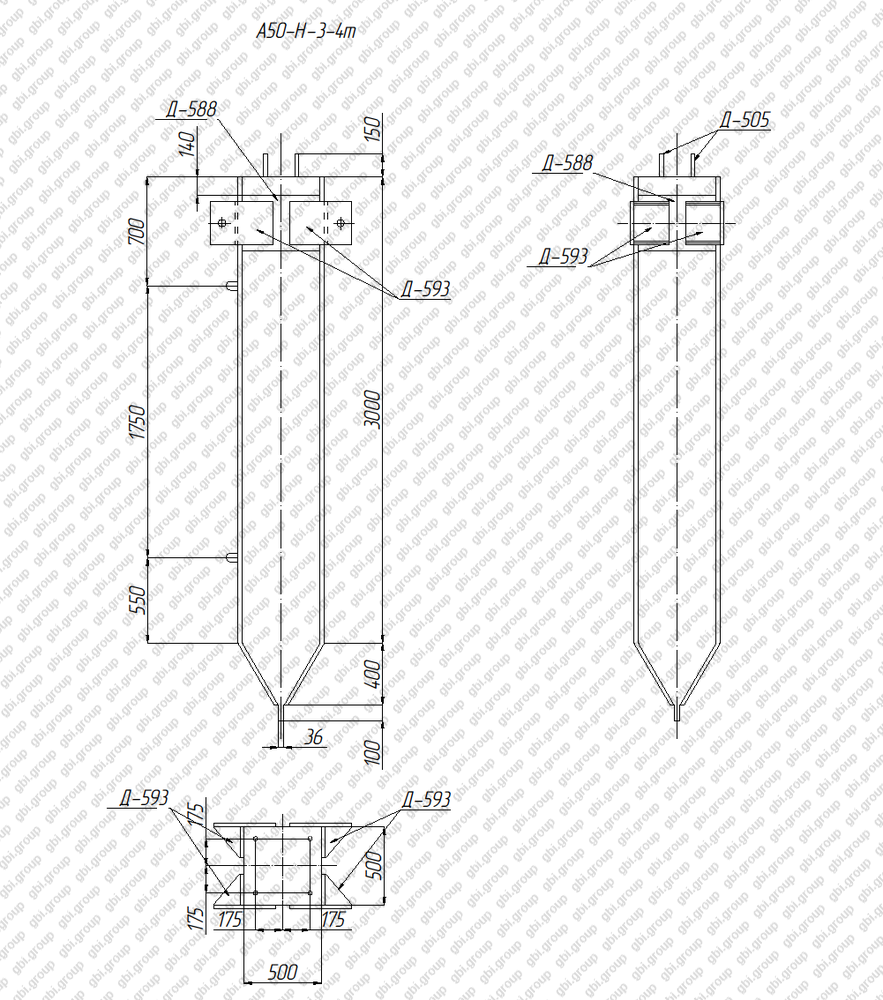

Свая анкерующего фундамента А50-Н-3-4Т входит в раздел "сваи под металлические опоры ВЛ 35-500 кВ для особых грунтовых условий" и разработана по серии 3.407-123 выпуск 4 (анкерующие и опорные фундаменты). Сечение сваи 50х50 см. При монтаже сваи используются накладные металлические детали для крепления клиньев длиной 3,4 м, с четырьмя болтами. База имеет основание 350 мм. для крепления анкерно-угловых, промежуточно-угловых и тяжелых промежуточных свободностоящих стальных опор.

Марка бетона, используемая для производства элемента - В300. В качестве арматуры используется горячекатаная сталь периодического профиля, для сварных конструкций.

При изготовлении данных изделий необходимо руководствоваться техническими указаниями, а также техникой безопасности.

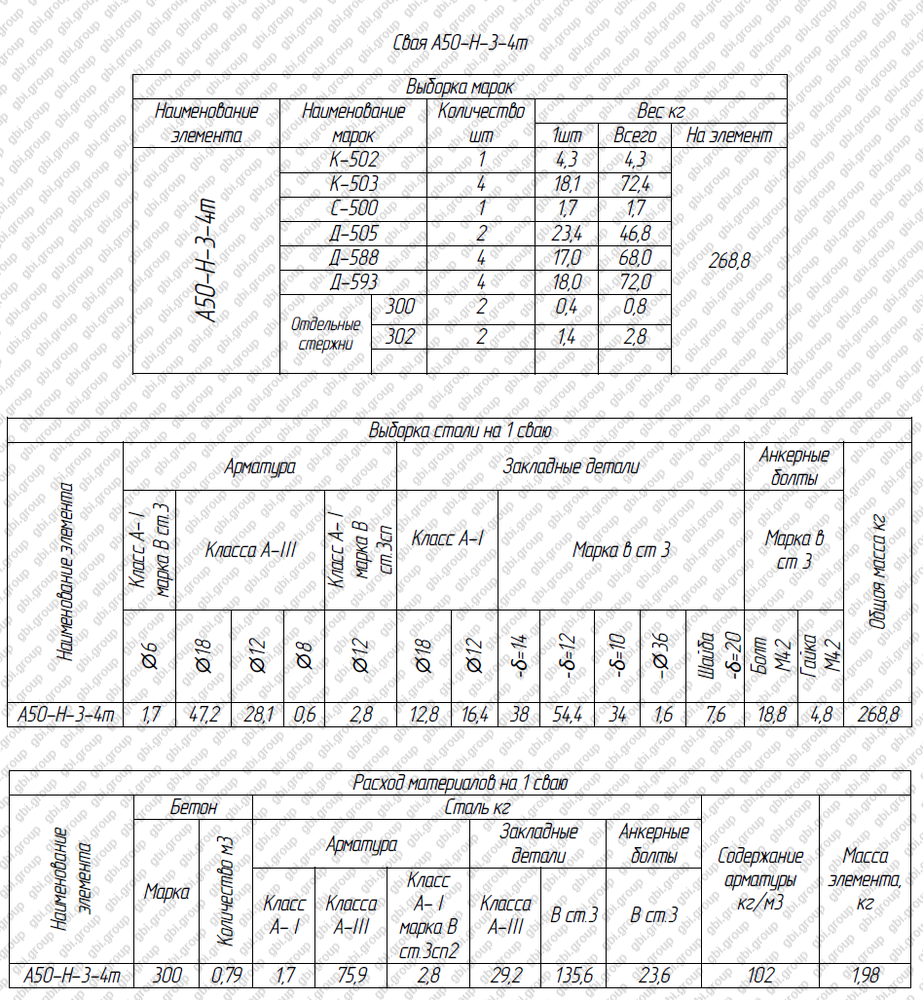

Ведомость расхода материалов

Свая А50-Н-3-4т

Выборка марок
Наименование элемента Наименование марок Количество шт Вес кг
1шт Всего На элемент
А50-Н-3-4т К-502 1 4,3 4,3 268,8
К-503 4 18,1 72,4
С-500 1 1,7 1,7
Д-505 2 23,4 46,8
Д-588 4 17,0 68,0
Д-593 4 18,0 72,0
Отдельные стержни 300 2 0,4 0,8
302 2 1,4 2,8
Выборка стали на 1 сваю
Наименование элемента Арматура Закладные детали Анкерные болты Общая масса кг
Класс А- I марка В ст.3 Класса А-III Класс А- I марка В ст.3сп Класс А-I Марка в ст 3 Марка в ст 3
Ø6 Ø18 Ø12 Ø8 Ø12 Ø18 Ø12 -δ=14 -δ=12 -δ=10 -Ø36 Шайба -δ=20 Болт М42 Гайка М42
А50-Н-3-4т 1,7 47,2 28,1 0,6 2,8 12,8 16,4 38 54,4 34 1,6 7,6 18,8 4,8 268,8
Расход материалов на 1 сваю
Наименование элемента Бетон Сталь кг Содержание арматуры кг/м3 Масса элемента, кг
Марка Количество м3 Арматура Закладные детали Анкерные болты
Класс А- I Класса А-III Класс А- I марка В ст.3сп2 Класса А-III В ст.3 В ст.3
А50-Н-3-4т 300 0,79 1,7 75,9 2,8 29,2 135,6 23,6 102 1,98

Завод ЖБИ ГРУПП изготавливает свая железобетонная с маркировкой А50-Н-3-4т, и предлагает купить ЖБИ по цене 17125 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа А50-Н-3-4т осуществляется по проектной документации «Сваи под металлические опоры ВЛ 35-500 кВ для особых грунтовых условий» в соответствии с Серия 3.407-123 выпуск 4.

Благодаря четко налаженной логистике, железобетонные изделия будут доставлены точно в срок на строительный объект заказчика. Доставка осуществляется по железной дороге, автотранспортом ЖБИ ГРУПП или морским путем.
