Продукция по
серии 3.407-123

Классификация по каталогу:

  • Железобетонные конструкции фундаментов для металлических опор ЛЭП
    • Сваи для металлических опор ЛЭП

  • А50-ВК-3-2
  • Свая железобетонная

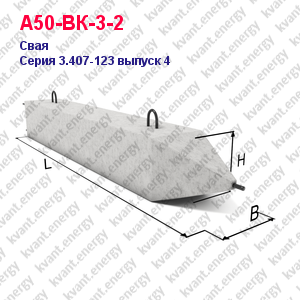

А50-ВК-3-2 Свая железобетонная Серия 3.407-123 выпуск 4
  • А50-ВК-3-2
  • Свая железобетонная
  • Серия 3.407-123 выпуск 4

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

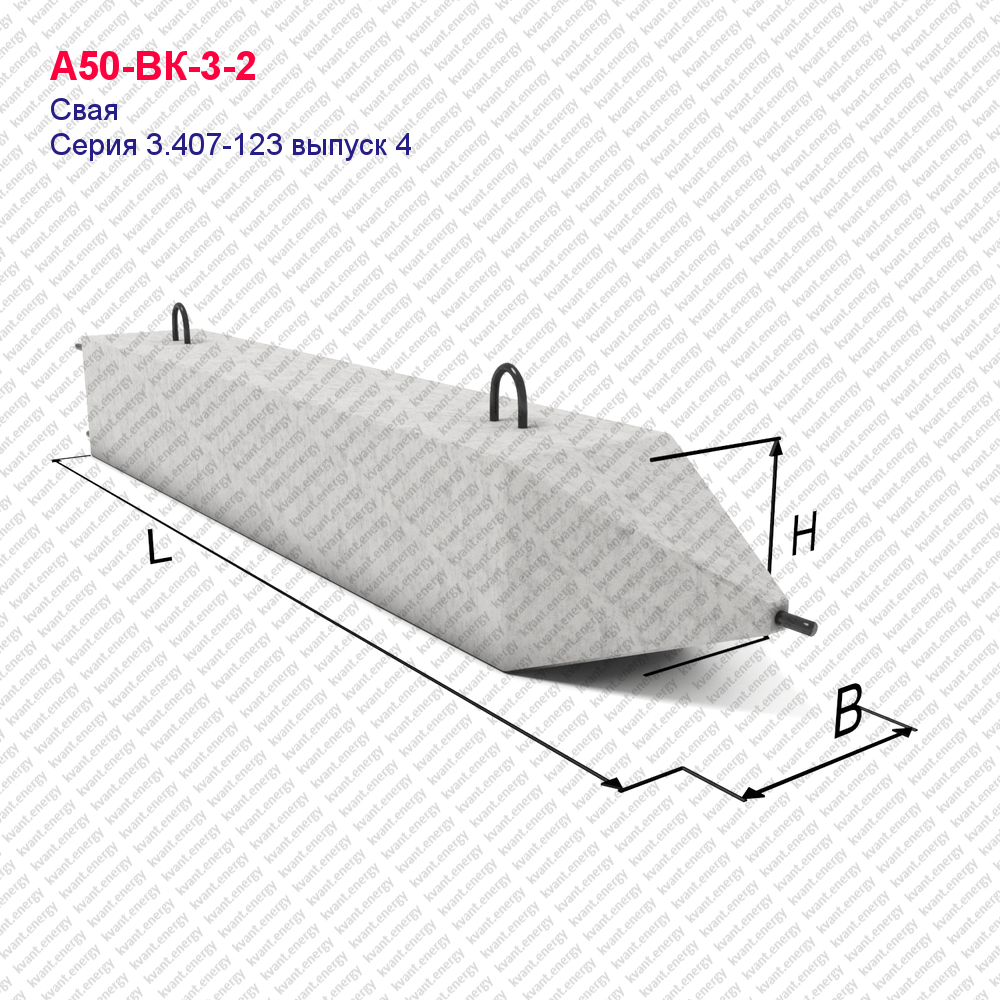

  • Длина:
    3500 мм
  • Ширина:
    500 мм
  • Высота:
    500 мм
  • Масса:
    1980 кг
  • Объем:
    0.79 м3

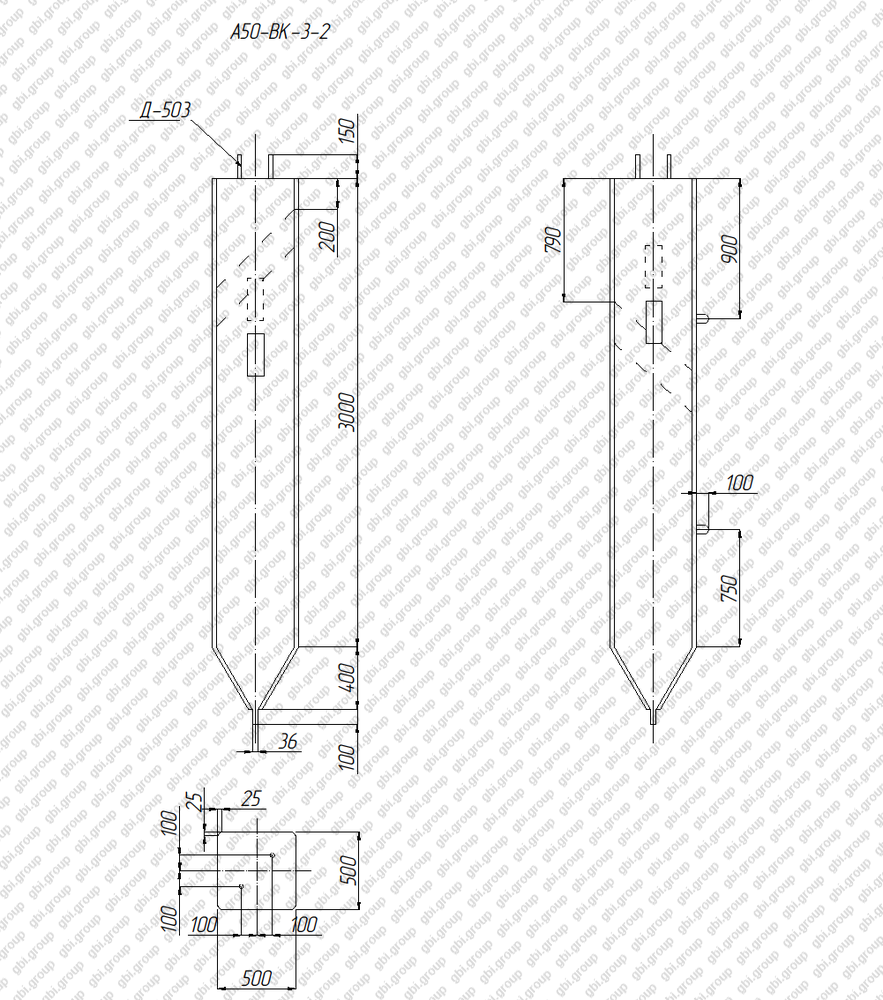

Свая анкерующего фундамента А50-ВК-3-2 входит в раздел "сваи под металлические опоры ВЛ 35-500 кВ для особых грунтовых условий" и разработана по серии 3.407-123 выпуск 4 (анкерующие и опорные фундаменты). Сечение сваи 50х50 см. При монтаже сваи используются внутренние закладные детали для забивки клиньев длиной 3,4 м, в двух взаимно-перпендикулярных плоскостях. База имеет основание 250 мм. для крепления анкерно-угловых, промежуточно-угловых и тяжелых промежуточных свободностоящих стальных опор.

Марка бетона, используемая для производства элемента - В300. В качестве арматуры используется горячекатаная сталь периодического профиля, для сварных конструкций.

При изготовлении данных изделий необходимо руководствоваться техническими указаниями, а также техникой безопасности.

Ведомость расхода материалов

Свая А50-ВК-3-2

Выборка марок
Наименование элемента Наименование марок Количество шт Вес кг
1шт Всего На элемент
А50-ВК-3-2 К-500 2 9,2 18,4 174,0
К-501 2 16,5 33,0
К-502 1 4,3 4,3
С-500 1 3,4 3,4
Д-500 1 83,8 83,8
Д-503 1 24,7 24,7
Отдельные стержни 300 1 0,4 0,4
302 2 1,4 2,8
303 8 0,4 3,2
Выборка стали на 1 сваю
Наименование элемента Арматура Закладные детали Анкерные болты Общая масса кг
Класс А- I марка В ст.3 Класса А-III Класс А- I марка В ст.3сп Класс А-III Марка В ст 3 Марка в ст 3
Ø6 Ø14 Ø12 Ø8 Ø12 Ø20 -δ=12 -δ=6 -Ø36 -Ø24 L36x4 -δ=20 Электроды Болт М42 Гайка М42
А50-ВК-3-2 3,4 43 2,5 12,2 2,8 8 11 58,8 1,6 12,8 11,2 3,8 1 9,4 2,4 174
Расход материалов на 1 сваю
Наименование элемента Бетон Сталь кг Содержание арматуры кг/м3 Масса элемента, кг
Марка Количество м3 Арматура Закладные детали Анкерные болты
Класс А- I Класса А-III Класс А- I марка В ст.3сп Класс А-III В ст.3 В ст.3
А50-ВК-3-2 300 0,79 3,4 57,7 2,8 8 90,3 11,8 89 1,98

Завод ЖБИ ГРУПП изготавливает свая железобетонная с маркировкой А50-ВК-3-2, и предлагает купить ЖБИ по цене 16399 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа А50-ВК-3-2 осуществляется по проектной документации «Сваи под металлические опоры ВЛ 35-500 кВ для особых грунтовых условий» в соответствии с Серия 3.407-123 выпуск 4.

Благодаря четко налаженной логистике, железобетонные изделия будут доставлены точно в срок на строительный объект заказчика. Доставка осуществляется по железной дороге, автотранспортом ЖБИ ГРУПП или морским путем.
