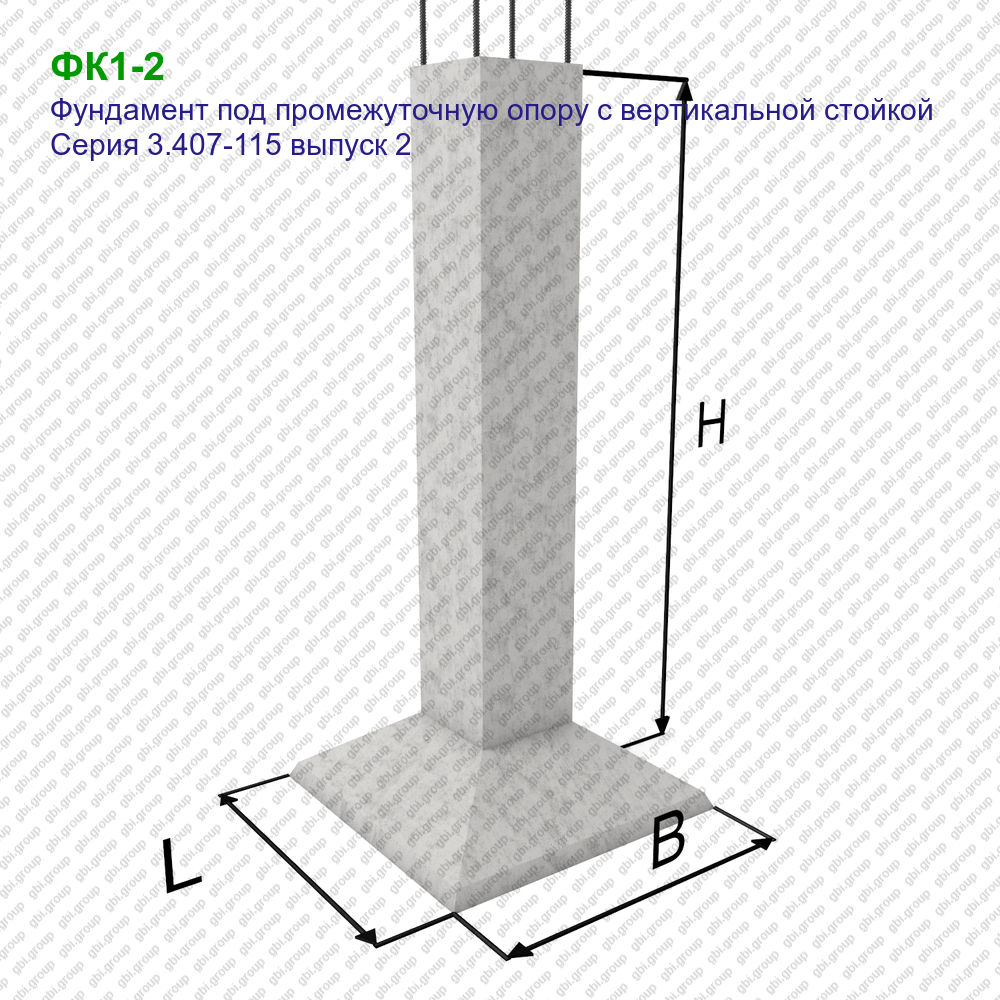

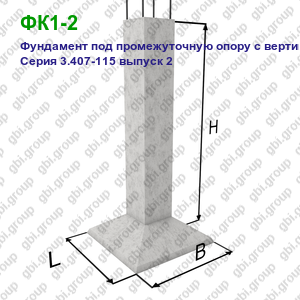

ФК1-2 Фундамент под промежуточную опору с вертикальной стойкой Серия 3.407-115 выпуск 2
  • ФК1-2
  • Фундамент под промежуточную опору с вертикальной стойкой
  • Серия 3.407-115 выпуск 2

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

  • Длина:
    1200 мм
  • Ширина:
    1200 мм
  • Высота:
    2200 мм
  • Масса:
    1350 кг
  • Объем:
    0.54 м3
  • Класс бетона:
    В30
  • Морозостойкость:
    F150-200
  • Водонепроницаемость:
    W4-8
  • Вагонная норма:
    24 шт. в вагон

Фундамент под опору с башмаками и прямой стойкой ФК1-2 входит в серию 3.407-115 выпуск 2.

Высота изделий составляет 2200 мм, ширина и длина квадратного основания составляет 1200 мм. Масса изделия - 1350 кг. Марка бетона, используемая при производстве - 300. Объем детали - 0.54 м3.

Изделие используется при монтаже опор высоковольтных линий от 35 до 500 кв. Фундамент представляет собой обычную монолитную конструкцию. Данный тип фундамента определяется размером плиты основания в плане или размером опалубки. Элемент имеет прямую стойку.

Шифр фундамента состоит из буквы "ф" - фундамент, буквы "к" - укороченный, цифры 1, обозначающей типоразмер фундамента а цифра "2", после тире обозначает, что фундамент предназначен под опору с башмаками.

При необходимости, после производства изделия, производится обмазка мастикой.

При производстве фундамента, необходимо руководствоваться нормами производства и техникой безопасности.

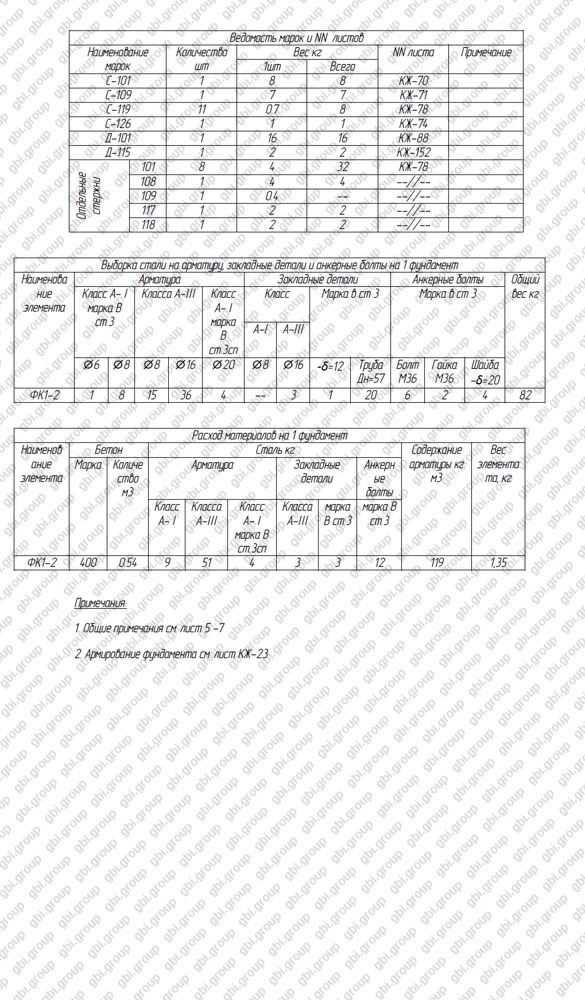

Ведомость расхода материалов
Ведомость марок и NN листов
Наименование марок Количество шт Вес кг NN листа Примечание
1шт Всего
С-101 1 8 8 КЖ-70
С-109 1 7 7 КЖ-71
С-119 11 0.7 8 КЖ-78
С-126 1 1 1 КЖ-74
Д-101 1 16 16 КЖ-88
Д-115 1 2 2 КЖ-152
Отдельные стержни 101 8 4 32 КЖ-78
108 1 4 4 --//--
109 1 0.4 -- --//--
117 1 2 2 --//--
118 1 2 2 --//--
Выборка стали на арматуру, закладные детали и анкерные болты на 1 фундамент
Наименование элемента Арматура Закладные детали Анкерные болты Общий вес кг
Класс А- I марка В ст.3 Класса А-III Класс А- I марка В ст.3сп Класс Марка в ст 3 Марка в ст 3
А-I А-III
Ø6 Ø8 Ø8 Ø16 Ø20 Ø8 Ø16 -δ=12 Труба Дн=57 Болт М36 Гайка М36 Шайба -δ=20
ФК1-2 1 8 15 36 4 -- 3 1 20 6 2 4 82
Расход материалов на 1 фундамент
Наименование элемента Бетон Сталь кг Содержание арматуры кг м3 Вес элементата, кг
Марка Количество м3 Арматура Закладные детали Анкерные болты
Класс А- I Класса А-III Класс А- I марка В ст.3сп Класса А-III марка В ст.3 марка В ст.3
ФК1-2 400 0.54 9 51 4 3 3 12 119 1,35

Примечания:

  • Общие примечания см. лист 5 -7

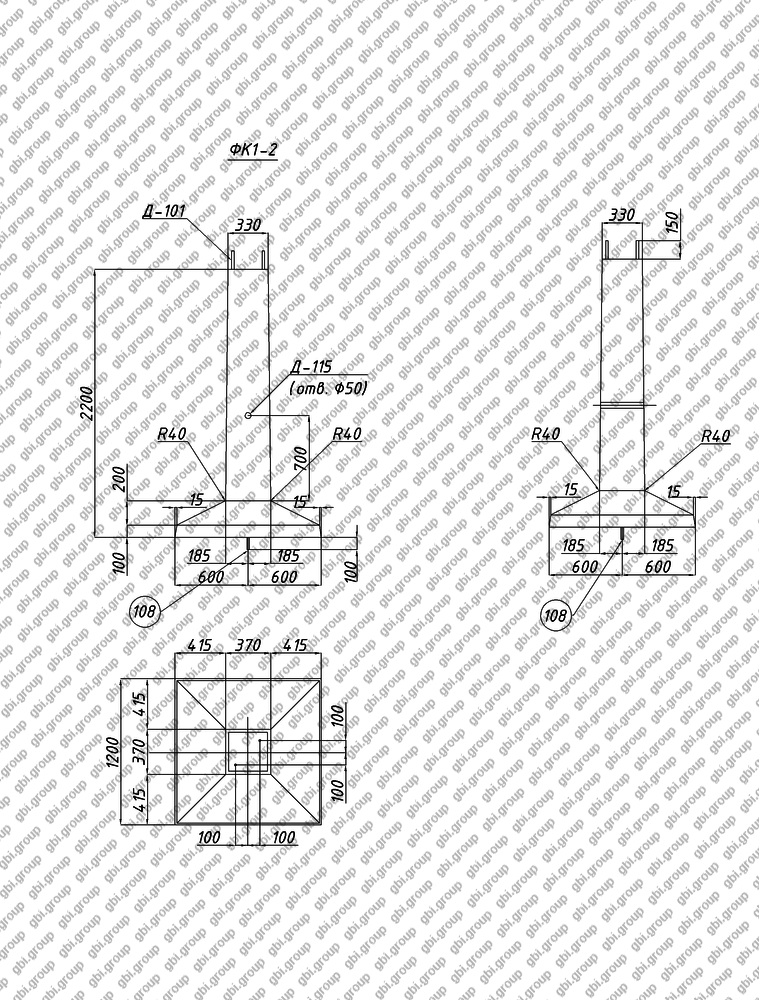

  • Армирование фундамента см. лист КЖ-23

Завод ЖБИ ГРУПП изготавливает фундамент под промежуточную опору с вертикальной стойкой с маркировкой ФК1-2, и предлагает купить ЖБИ по цене 14012 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа ФК1-2 осуществляется по проектной документации «Фундаменты для металлических опор ЛЭП ВЛ 35-330 кВ» в соответствии с Серия 3.407-115 выпуск 2.

Благодаря четко налаженной логистике, железобетонные изделия будут доставлены точно в срок на строительный объект заказчика. Доставка осуществляется по железной дороге, автотранспортом ЖБИ ГРУПП или морским путем.
