Продукция по
серии 3.407-115

Классификация по каталогу:

  • Железобетонные конструкции фундаментов для металлических опор ЛЭП
    • Фундаменты для металлических опор ЛЭП

  • Ф3-0
  • Фундамент под промежуточную опору с вертикальной стойкой

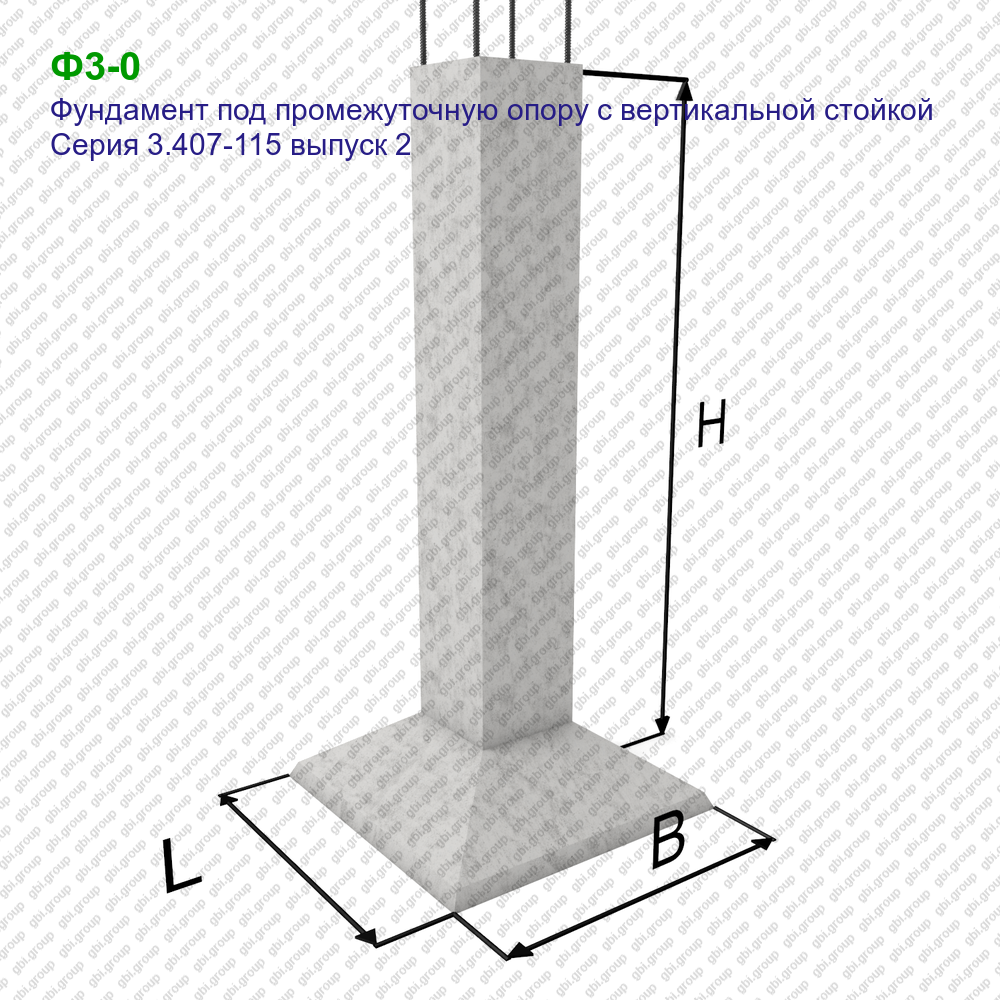

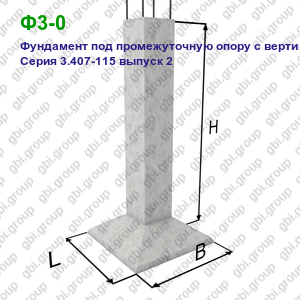

Ф3-0 Фундамент под промежуточную опору с вертикальной стойкой Серия 3.407-115 выпуск 2
  • Ф3-0
  • Фундамент под промежуточную опору с вертикальной стойкой
  • Серия 3.407-115 выпуск 2

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

  • Длина:
    1800 мм
  • Ширина:
    1800 мм
  • Высота:
    2700 мм
  • Масса:
    2925 кг
  • Объем:
    1.17 м3
  • Класс бетона:
    В27,5
  • Морозостойкость:
    F150-200
  • Водонепроницаемость:
    W4-8
  • Вагонная норма:
    12 шт. в вагон

Фундамент под промежуточную опору с вертикальной стойкой Ф3-О входит в серию 3.407-115 выпуск 2. Изделие используется при монтаже опор высоковольтных линий от 35 до 330 кв. Фундамент представляет собой обычную монолитную конструкцию. Данный тип фундамента определяется размером плиты основания в плане или размером опалубки. Элемент имеет вертикальную стойку.

Шифр фундамента состоит из буквы "ф" - фундамент, и цифры 3, обозначающей типоразмер фундамента, буква "О", после тире обозначает, что фундамент предназначен под стойку опор с оттяжками.

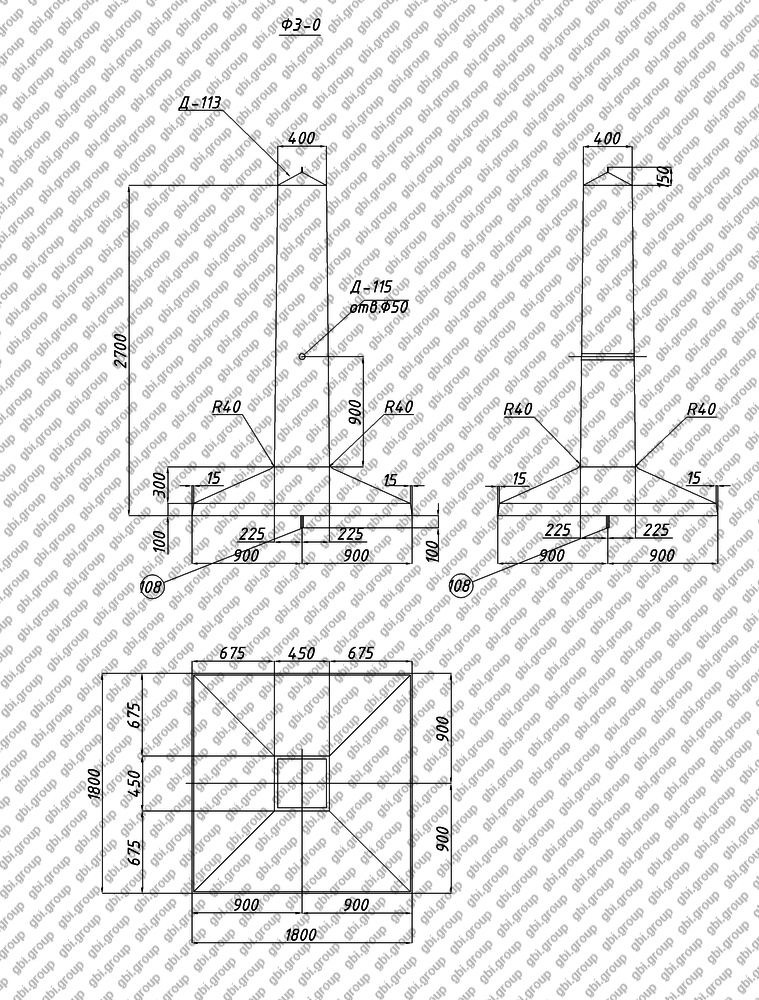

Высота изделий составляет 2700 мм, ширина и длина квадратного основания составляет 1800 мм. Масса изделия - 2925 кг. Марка бетона, используемая при производстве - 300.

При необходимости, после производства изделия, производится обмазка мастикой.

При производстве фундамента, необходимо руководствоваться нормами производства и техникой безопасности.

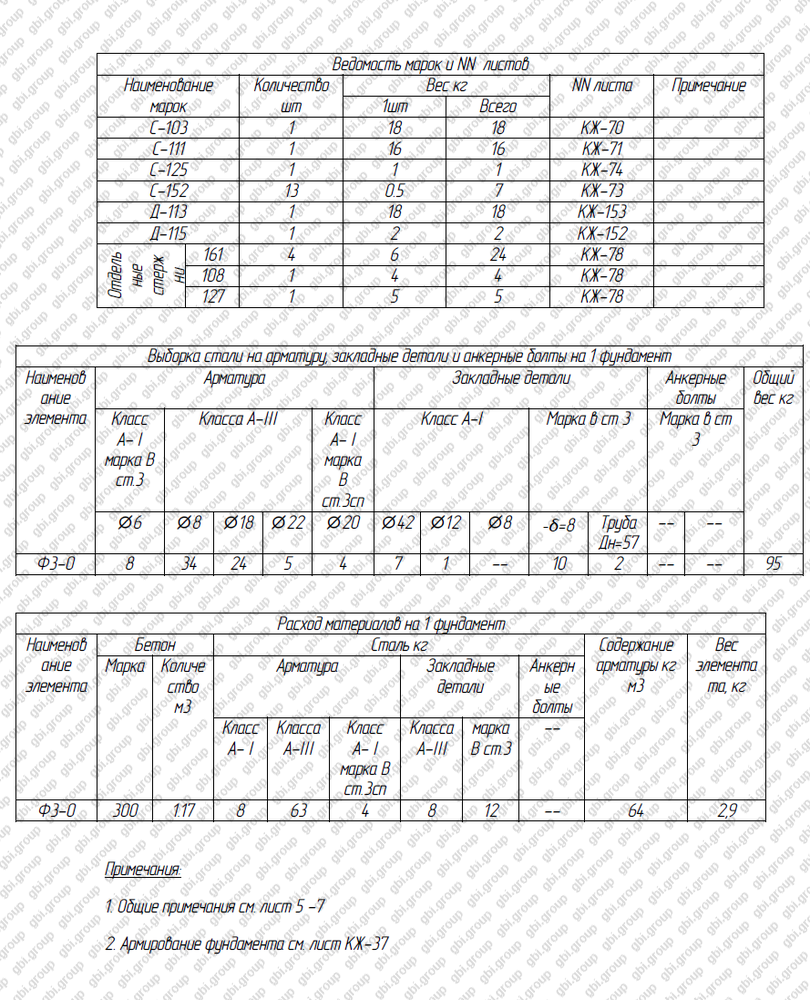

Ведомость расхода материалов
Ведомость марок и NN листов
Наименование марок Количество шт Вес кг NN листа Примечание
1шт Всего
С-103 1 18 18 КЖ-70
С-111 1 16 16 КЖ-71
С-125 1 1 1 КЖ-74
С-152 13 0.5 7 КЖ-73
Д-113 1 18 18 КЖ-153
Д-115 1 2 2 КЖ-152
Отдельные стержни 161 4 6 24 КЖ-78
108 1 4 4 КЖ-78
127 1 5 5 КЖ-78
Выборка стали на арматуру, закладные детали и анкерные болты на 1 фундамент
Наименование элемента Арматура Закладные детали Анкерные болты Общий вес кг
Класс А- I марка В ст.3 Класса А-III Класс А- I марка В ст.3сп Класс А-I Марка в ст 3 Марка в ст 3
Ø6 Ø8 Ø18 Ø22 Ø20 Ø42 Ø12 Ø8 -δ=8 Труба Дн=57 -- --
Ф3-0 8 34 24 5 4 7 1 -- 10 2 -- -- 95
Расход материалов на 1 фундамент
Наименование элемента Бетон Сталь кг Содержание арматуры кг м3 Вес элементата, кг
Марка Количество м3 Арматура Закладные детали Анкерные болты
Класс А- I Класса А-III Класс А- I марка В ст.3сп Класса А-III марка В ст.3 --
Ф3-0 300 1.17 8 63 4 8 12 -- 64 2,9

Примечания:

  • Общие примечания см. лист 5 -7
  • Армирование фундамента см. лист КЖ-37

Завод ЖБИ ГРУПП изготавливает фундамент под промежуточную опору с вертикальной стойкой с маркировкой Ф3-0, и предлагает купить ЖБИ по цене 30359 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа Ф3-0 осуществляется по проектной документации «Фундаменты для металлических опор ЛЭП ВЛ 35-330 кВ» в соответствии с Серия 3.407-115 выпуск 2.
