Продукция по
серии 3.407-115

Классификация по каталогу:

  • Железобетонные конструкции фундаментов для металлических опор ЛЭП
    • Фундаменты для металлических опор ЛЭП

  • ФП5-А
  • Фундамент под анкерно-угловую опору с наклонной стойкой

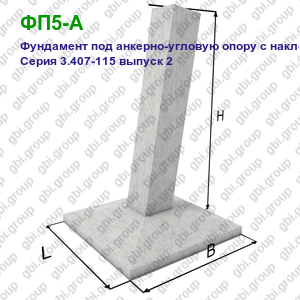

ФП5-А Фундамент под анкерно-угловую опору с наклонной стойкой Серия 3.407-115 выпуск 2
  • ФП5-А
  • Фундамент под анкерно-угловую опору с наклонной стойкой
  • Серия 3.407-115 выпуск 2

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

  • Длина:
    2700 мм
  • Ширина:
    2700 мм
  • Высота:
    5400 мм
  • Масса:
    7500 кг
  • Объем:
    3 м3
  • Класс бетона:
    В27,5
  • Морозостойкость:
    F150-200
  • Водонепроницаемость:
    W4-8
  • Вагонная норма:
    6 шт. в вагон

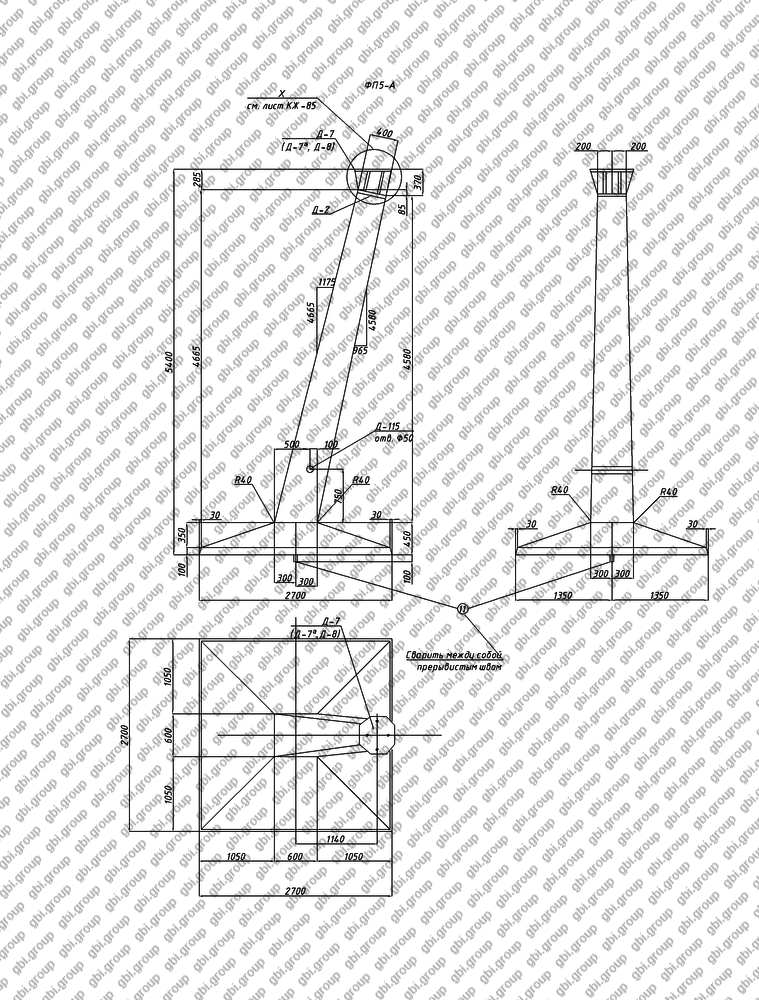

Фундамент под анкерно-угловую опору с наклонной стойкой ФП5-А входит в серию 3.407-115 выпуск 2.

Высота изделий составляет 5400 мм, ширина и длина квадратного основания составляет 2700 мм. Масса изделия - 7500 кг. Марка бетона, используемая при производстве - 300. Объем детали - 3 м3.

Изделие используется при монтаже опор высоковольтных линий от 35 до 500 кв. Фундамент представляет собой обычную монолитную конструкцию. Данный тип фундамента определяется размером плиты основания в плане или размером опалубки. Элемент имеет наклонную стойку.

Шифр фундамента состоит из буквы "ф" - фундамент, буквы "п" - повышенный, цифры 5, обозначающей типоразмер фундамента а буква "а", после тире обозначает, что фундамент предназначен под анкерно-угловую опору.

При необходимости, после производства изделия, производится обмазка мастикой.

При производстве фундамента, необходимо руководствоваться нормами производства и техникой безопасности.

Ведомость расхода материалов
Ведомость марок и NN листов
Наименование марок Количество шт Вес кг NN листа Примечание
1шт Всего
К-17 1 74 74 КЖ-61
К-18 1 74 74 --//--
К-19 1 97 97 --//--
К-20 1 95 95 --//--
С-5 1 148 148 КЖ-:65
С-10 1 78 78 КЖ-68
Д-2 1 53 53 КЖ-79
Д-7 1 102 102 КЖ-81
Д-115 1 2 2 КЖ-152
Отдельные стержни 16 2 1 2 КЖ-77
13 8 2.5 20 --//--
27 4 7 28 --//--
30 46 0.3 14 --//--
11 2 5.5 11 --//--
Выборка стали на арматуру, закладные детали и анкерные болты на 1 фундамент
Наименование элемента Арматура Закладные детали Анкерные болты Электроды Общий вес кг
Класс А- I марка В ст.3 Класса А-III Класс А- I марка В ст.3сп Марка в ст 3 Марка в ст 3
Ø8 Ø25 Ø18 Ø12 Ø22 -δ=12 -δ=25 -δ=40 Труба Дн=57 Болт Гайка Шайба -δ=20
ФП5-А 14 332 148 136 11 75
75
(84)		 77
77
(31)		 --
--
(139)		 2 10
14
(23)		 5
8
(10)		 8 3
3
(4)		 821
(828)
(942)
Расход материалов на 1 фундамент
Наименование элемента Бетон Сталь кг Содержание арматуры кг м3 Вес элемента, т
Марка Количество м3 Арматура Закладные детали Анкерные болты
Класс А- I Класса А-III Класс А- I марка В ст.3 В ст. 3 Электроды
ФП5-А 400 3.0 14 616 11 154
154
(256)		 3
(3)
(4)		 23
(30)
(41)		 214 7.5

Примечания:

  • Общие примечания см. лист 5 -7
  • Армирование фундамента см. лист КЖ-12.
  • Деталь Д-7 (Д-7а) для опор с базой анкерных болтов 250 мм, диаметр болта 42 мм (48 мм).
  • Деталь Д-8 для опор с базой анкерных болтов 350 мм, диаметр болта 56 мм.
  • Детали Д-7 (Д-7а, Д-8) приварить к детали Д-2 после бетонирования на заводе.(смотри узел Х лист КЖ-85)
  • В таблице выборки и расхода материалов металл на закладные детали и анкерные болты дан в три строчки, т.е для деталей Д-7,Д-7а, Д-8.
  • Ведомость метизов (анкерных болтов) см. лист КЖ-85

Завод ЖБИ ГРУПП изготавливает фундамент под анкерно-угловую опору с наклонной стойкой с маркировкой ФП5-А, и предлагает купить ЖБИ по цене 93411 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа ФП5-А осуществляется по проектной документации «Фундаменты для металлических опор ЛЭП ВЛ 35-330 кВ» в соответствии с Серия 3.407-115 выпуск 2.
