Продукция по
серии 3.407-115

Классификация по каталогу:

  • Железобетонные конструкции фундаментов для металлических опор ЛЭП
    • Фундаменты для металлических опор ЛЭП

  • ПФ2-2Б
  • Плита составного фундамента под промежуточную опору

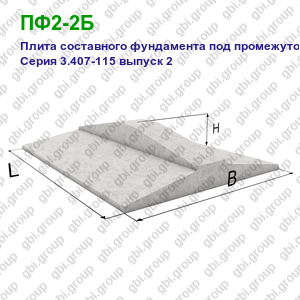

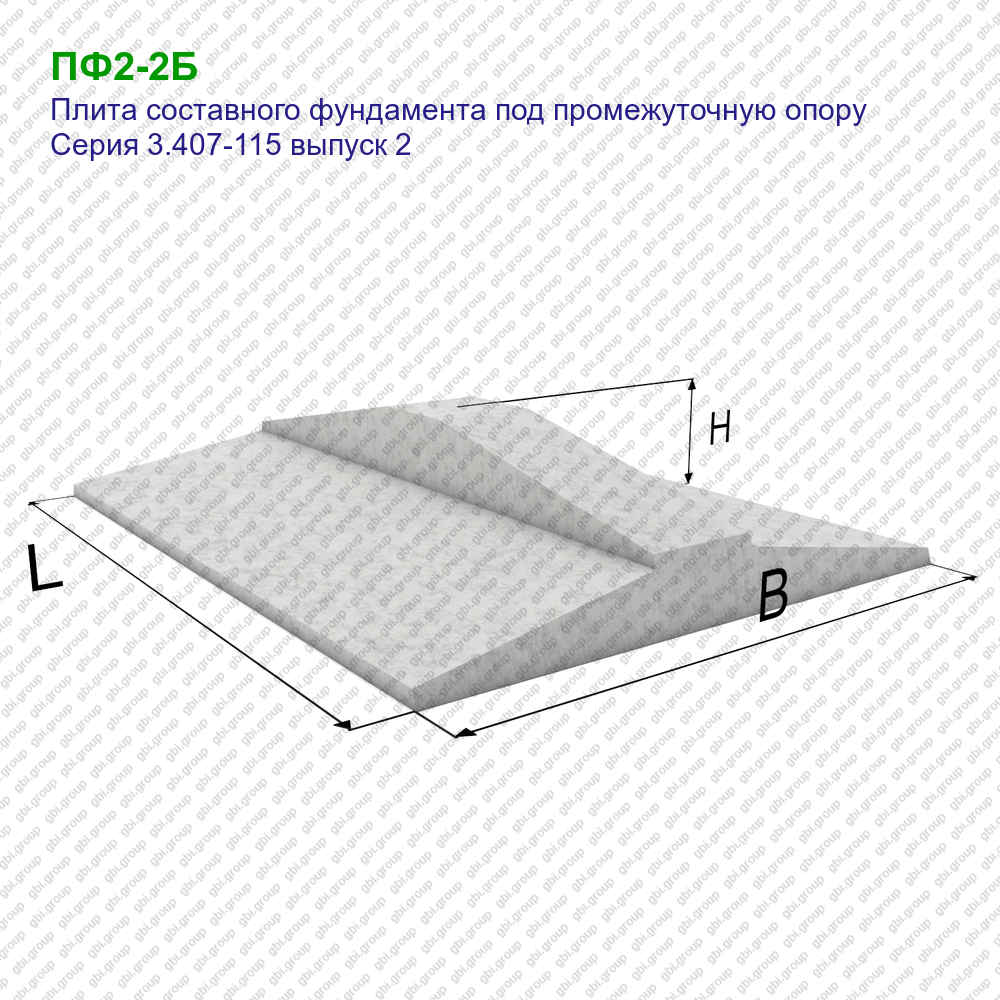

ПФ2-2Б Плита составного фундамента под промежуточную опору Серия 3.407-115 выпуск 2
  • ПФ2-2Б
  • Плита составного фундамента под промежуточную опору
  • Серия 3.407-115 выпуск 2

  • Нашли данное ЖБИ на другом производстве дешевле?
    Сообщите нам, и возможно, мы снизим для вас цену.

При заказе от 500000 руб. возможны варианты предоплаты:

  • 20%
  • 30%
  • 40%
  • 50%
  • 70%
  • оплата после поставки партии продукции

Возможность поэтапной оплаты согласовывается индивидуально.

  • Длина:
    4500 мм
  • Ширина:
    2700 мм
  • Высота:
    600 мм
  • Масса:
    6430 кг
  • Объем:
    2.57 м3
  • Класс бетона:
    В30
  • Морозостойкость:
    F150-200
  • Водонепроницаемость:
    W4-8
  • Тип соединения:
    болтовое соединение
  • Вагонная норма:
    4 шт. в вагон

Плита составного фундамента под промежуточную опору ПФ2-2Б входит в серию 3.407-115 выпуск 2.

Высота изделий составляет 600 мм, ширина 2700 мм, длина 4500 мм. Масса изделия - 6430 кг. Марка бетона, используемая при производстве - 300. Объем детали - 2/57 м3.

Изделие используется при монтаже промежуточных опор высоковольтных линий от 35 до 500 кв. Навесная плита представляет собой обычную монолитную конструкцию. Данный тип плит служит для закрепления опор ЛЭП.

Шифр плиты состоит из букв "пф" - плита фундаментная, цифры 2, обозначающей типоразмер изделия и дополнительной номенклатуры.

При необходимости, после производства изделия, производится обмазка мастикой.

При производстве плит, необходимо руководствоваться нормами производства и техникой безопасности.

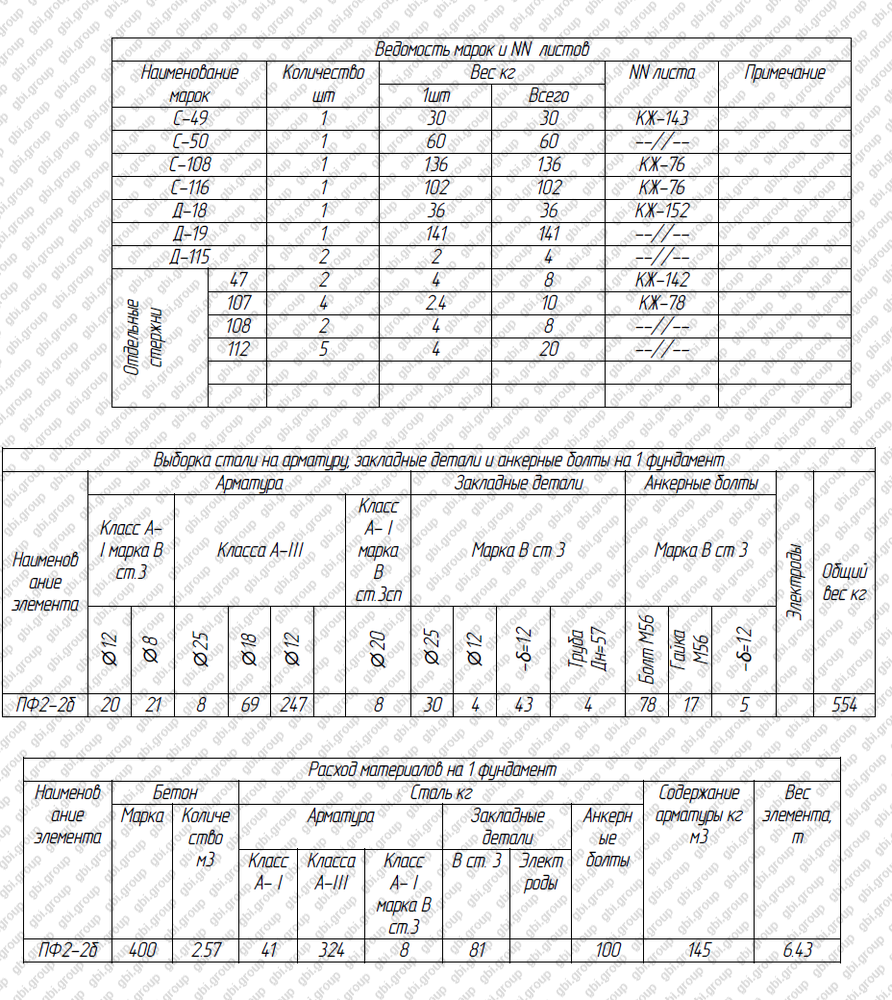

Ведомость расхода материалов
Ведомость марок и NN листов
Наименование марок Количество шт Вес кг NN листа Примечание
1шт Всего
С-49 1 30 30 КЖ-143
С-50 1 60 60 --//--
С-108 1 136 136 КЖ-76
С-116 1 102 102 КЖ-76
Д-18 1 36 36 КЖ-152
Д-19 1 141 141 --//--
Д-115 2 2 4 --//--
Отдельные стержни 47 2 4 8 КЖ-142
107 4 2.4 10 КЖ-78
108 2 4 8 --//--
112 5 4 20 --//--
Выборка стали на арматуру, закладные детали и анкерные болты на 1 фундамент
Наименование элемента Арматура Закладные детали Анкерные болты Электроды Общий вес кг
Класс А- I марка В ст.3 Класса А-III Класс А- I марка В ст.3сп Марка В ст 3 Марка В ст 3
Ø12 Ø8 Ø25 Ø18 Ø12 Ø20 Ø25 Ø12 -δ=12 Труба Дн=57 Болт М56 Гайка М56 -δ=12
ПФ2-2б 20 21 8 69 247 8 30 4 43 4 78 17 5 554
Расход материалов на 1 фундамент
Наименование элемента Бетон Сталь кг Содержание арматуры кг м3 Вес элемента, т
Марка Количество м3 Арматура Закладные детали Анкерные болты
Класс А- I Класса А-III Класс А- I марка В ст.3 В ст. 3 Электроды
ПФ2-2б 400 2.57 41 324 8 81 100 145 6.43

Завод ЖБИ ГРУПП изготавливает плита составного фундамента под промежуточную опору с маркировкой ПФ2-2Б, и предлагает купить ЖБИ по цене 63312 руб. с доставкой во все регионы России, с производственных площадок в Москве, Санкт-Петербурге, Нижнем Новгороде и Екатеринбурге.

Производство железобетонных изделий типа ПФ2-2Б осуществляется по проектной документации «Фундаменты для металлических опор ЛЭП ВЛ 35-330 кВ» в соответствии с Серия 3.407-115 выпуск 2.

Благодаря четко налаженной логистике, железобетонные изделия будут доставлены точно в срок на строительный объект заказчика. Доставка осуществляется по железной дороге, автотранспортом ЖБИ ГРУПП или морским путем.
